A rendszámtáblák világszerte mindenféle formában, méretben és színben léteznek, és ahogy a technológia fejlődik, egyre nagyobb erőfeszítések történnek e táblák szabványosítására. Az automatikus rendszámfelismeréssel foglalkozó vállalkozások számára (ALPR, más néven ANPR) ez nagyszerű hír. De még ezekkel az erőfeszítésekkel együtt is egy rendszámtábla beolvasása — legyen az szabványos vagy egyedi — továbbra is számos kihívást jelent. A különc formátumoktól és az elhasználódott tábláktól a nehéz kameraszögekig és a nagy sebességgel haladó járművek által elmosódott képekig sok minden áll az ALPR rendszerek és a hibátlan felismerés között.
A rendszámfelismerés legnagyobb kihívásai
Nézzük meg részletesen azokat a legkomolyabb kihívásokat, amelyeket még a legfejlettebb ALPR rendszereknek is le kell küzdeniük. Bár az automatikus rendszámfelismerési (ALPR) technológia forradalmasította a járműazonosítást és a megfigyelést, továbbra is akadályokba ütközik, amelyek innovatív megoldásokat igényelnek. A táblák változatosságától a bonyolult kamerabeállításokon és időjárási körülményeken át minden egyes akadály feszegeti az ALPR technológia határait.
Az olyan kihívások, mint a sérült táblák, a világítás okozta tükröződés vagy a sűrű forgalom megzavarhatják a felismerést. A környezeti tényezők, például az eső vagy a köd további komplexitási réteget adnak, ahogyan az is, hogy a járművek milyen sebességgel haladnak el a kamerák előtt. E kihívások közül egy különösen kiemelkedik: az egyedi táblák és a különleges színek — például a piros rendszámtáblák —, amelyek olyan problémákat vetnek fel, amelyek kifinomult megközelítéseket igényelnek.
Az egyedi rendszámtáblák és a különleges színek összetettségei
Ebben a cikkben a nem szabványos rendszámtáblák által támasztott kihívásokra összpontosítunk. Az egyedi mintázatú vagy szokatlan árnyalatú, például piros táblák különösen trükkösek lehetnek. A gyenge fényviszonyok tovább súlyosbítják a problémát, mivel a részletek beleolvadnak az infravörös megvilágításba, így a pontos felismerés még nehezebbé válik.
E problémák kezelésére a fejlett ALPR rendszerek élvonalbeli hardvert intelligens szoftverrel kombinálnak. A speciális kamerabeállítások optimalizálják a képrögzítést, míg a neurális hálózatok által támogatott algoritmusok elemzik a tábla szerkezetét és a regionális mintázatokat, előre jelezve a hiányzó vagy nem egyértelmű karaktereket. A sokféle adathalmazon történő tanulás révén ezek a rendszerek folyamatosan fejlesztik képességüket, hogy még a legösszetettebb dizájnokat is precízen azonosítsák.
Bár ez az írás az egyedi rendszámtáblákra és a különleges színekre fókuszál, a jövőbeli cikkek más kritikus kihívásokkal is foglalkoznak majd, mint például a tükröződés kezelése, a nagy sebességű forgalom, valamint a környezeti zavaró hatások következményei. Most pedig nézzük meg közelebbről, hogyan győzik le az ALPR rendszerek a piros rendszámtáblák összetettségeit.

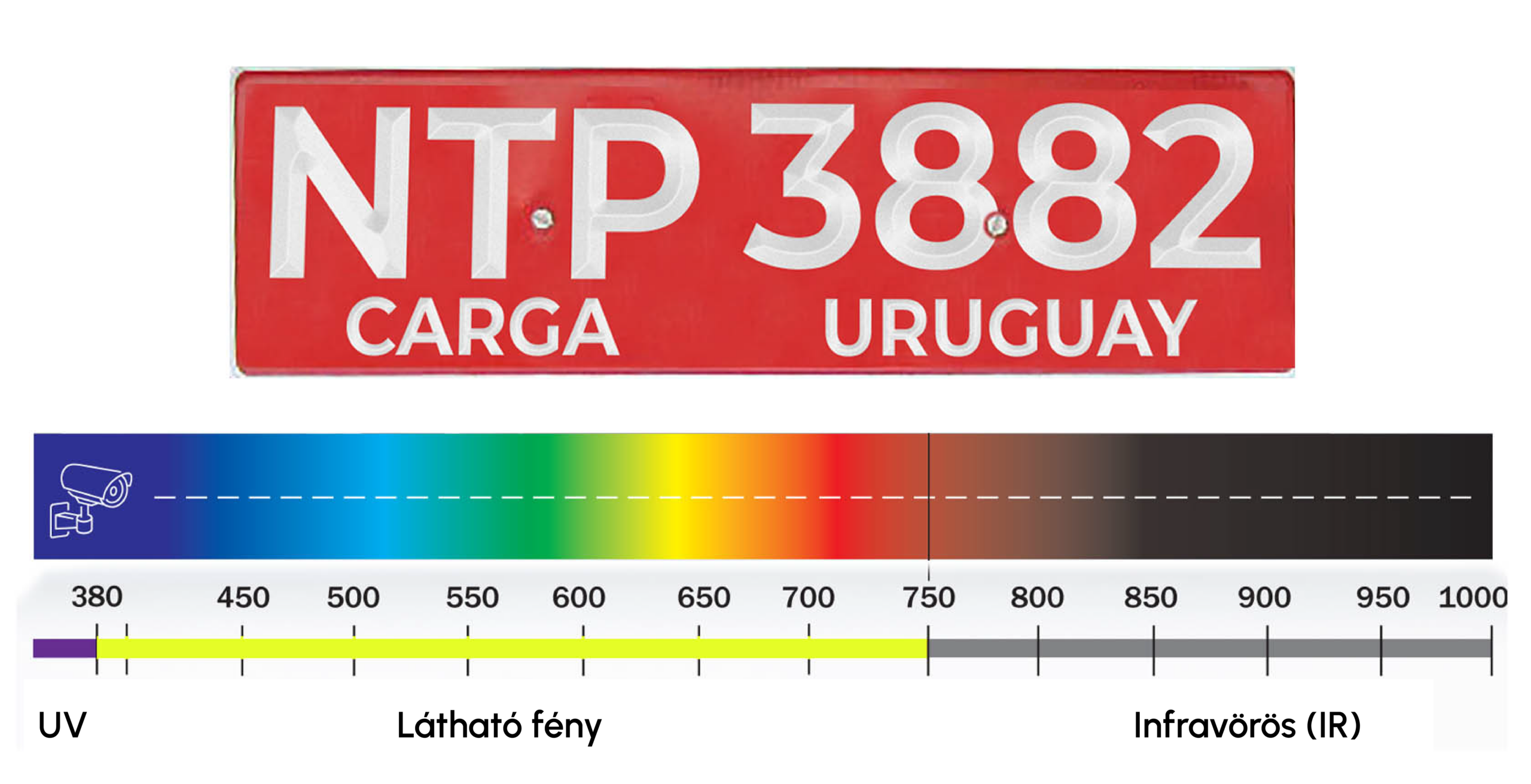

Miért olyan nagy kihívás a piros rendszámtáblák olvasása?
Számos ALPR (Automatic License Plate Recognition) rendszer infravörös (IR) fényt használ a rendszámtábla-adatok rögzítéséhez gyenge fényben vagy éjszakai körülmények között; az IR fény azonban nem rögzít színinformációt. Ez kihívást jelent azokban a régiókban, ahol a színek megkülönböztetése alapvető, mivel az IR megvilágítás nem tud különbséget tenni például az azonos karakterekkel rendelkező piros és zöld rendszámtáblák között.
Most képzeld el: olyan rendszámtáblákat kell olvasnod, amelyek kilógnak a sorból, világosabb háttéren piros karakterekkel, vagy piros háttérrel fehér karakterekkel. Ehhez add hozzá, hogy mindezt éjszaka kell megtenned, a nem éppen ideális fényviszonyok mellett. Trükkösnek hangzik, igaz? Nos, az is — de mi segítünk.
Először nézzük meg, hogyan működik az ALPR technológia a szabványos táblákkal; az alapok megértése rávilágít arra, miért igényelnek bizonyos táblatípusok, például a pirosak, extra erőfeszítést.
Akár nappal, akár éjszaka, a rendszámtáblák rögzítése több kulcsfontosságú tényezőtől függ, ahogy fentebb már részleteztük, például a jármű sebességétől, a kamera elhelyezésétől, a táblák változatosságától, a megvilágítástól és az időjárási körülményektől stb. A valódi kihívás azonban az éjszakai ALPR. Megfelelő megvilágítás nélkül egy LPR kamera a rendszámtáblákat homályos, sötét alakzatokként érzékelheti. A rendszámtáblák fehér fénnyel történő megvilágítása zavarhatja a járművezetőket, és problémákat is okoz, amikor a táblák fényvisszaverő bevonattal rendelkeznek, mivel ez tükröződést hozhat létre, és eltakarhatja a kulcsfontosságú részleteket. Ezért a rendszámtábla-felismeréshez az IR fény használata a legelterjedtebb gyakorlat, azonban amikor piros táblák kerülnek a képbe, a helyzet összetettebbé válik — és itt válik igazán érdekessé!
A piros rendszámtábla-felismerés magyarázata
A szabványos rendszámtáblák sötétben is könnyen olvashatók az infravörös (IR) megvilágításnak köszönhetően. Az IR segít az ALPR kameráknak „látni” gyenge fényviszonyok között, növelve a kontrasztot a táblán lévő karakterek és a háttér között. És a legjobb az egészben, hogy nem vakítja el a járművezetőket, mert az IR jóval a látható spektrumon túl működik.

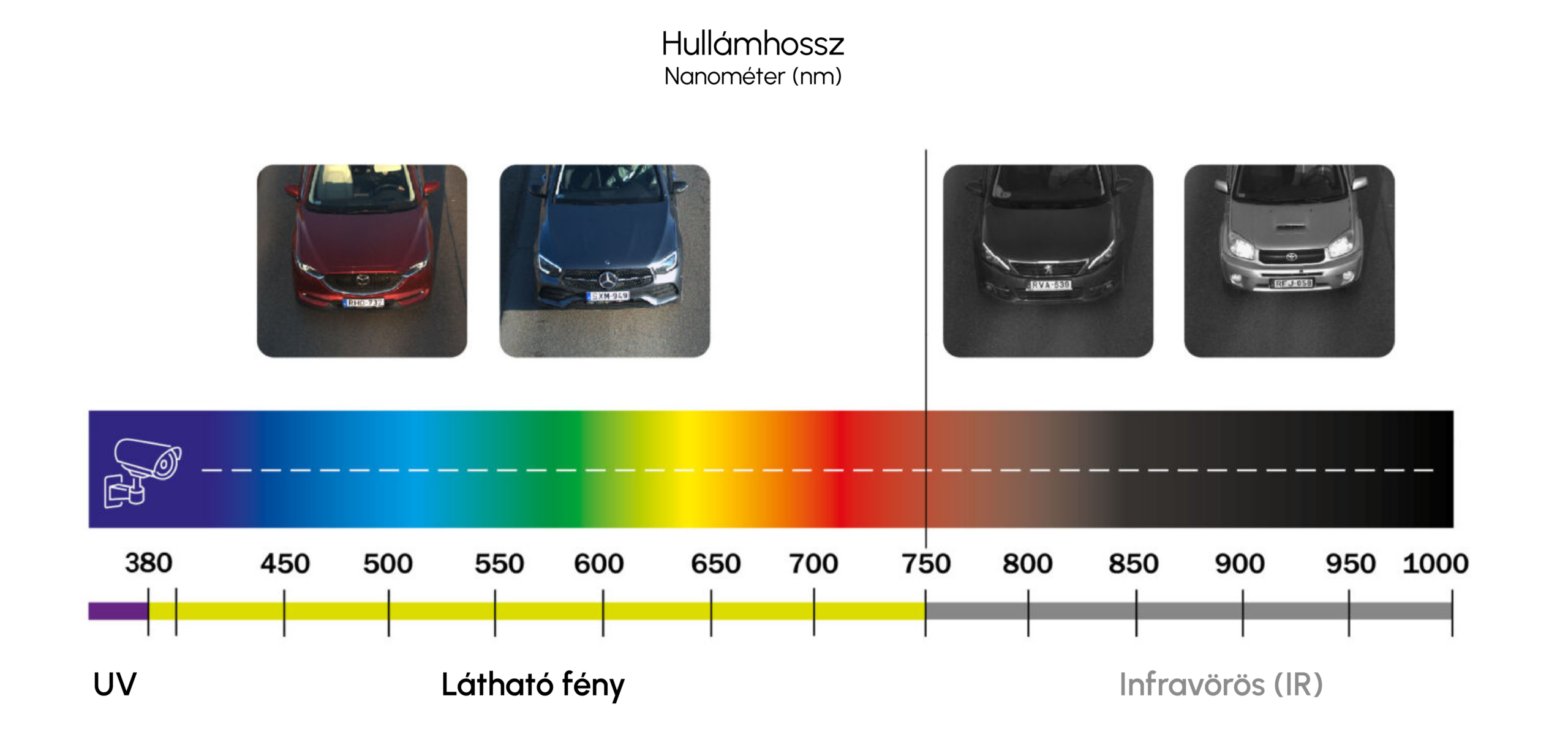

Az emberi szem a 380 nm és 750 nm közötti fényt látja. Annak érdekében, hogy éjszaka ne kápráztassák el a járművezetőket, ezeknek a megvilágítóknak 750 nm felett kell működniük. Éjszakai rendszámtábla-felismeréshez a 850 nm-es IR-fény az optimális, míg a 760 nm-es IR-fény inkább az utasszámláláshoz (Vidar PAX) alkalmas, mivel jobb láthatóságot biztosít a szélvédő mögött.
Ennek kezelésére, piros rendszámtáblák éjszakai olvasásakor a legjobb fehér LED-fényekkel kezdeni. Ezek egyenletes megvilágítást adnak, és segítenek leküzdeni az olyan gyakori problémákat, mint a tükröződés, a szokatlan táblaméretek vagy a trükkös betűtípusok. Ha a fehér LED-ek nem működnek, a 760nm-es NIR fények gyakran elvégzik a feladatot, megbízható eredményeket nyújtva. Ezzel szemben a 850nm-es IR fények jól illeszkednek a piros táblákhoz. A hullámhossz hatékonyan lép kölcsönhatásba a piros színnel, fokozza a kontrasztot, és biztosítja, hogy a tábla részletei tisztán kiemelkedjenek a háttérből.
Gondolj rá úgy, mint egy oroszlánra, amely megpróbál észrevenni egy mozdulatlanul álló zebrát a magas fűben. A színtévesztő oroszlán szemszögéből a zebra beleolvad a fűbe, így szinte láthatatlanná válik. Hasonlóképpen, a vörös fény nehezen emeli ki a piros rendszámtáblákat, és még ha a kamera és a megvilágítás megfelelően is van beállítva, az eredmény akkor is lehet olvashatatlan kép.
Adaptive Recognition kamerák beállítása piros rendszámtáblák olvasásához
Az oroszlánnal ellentétben, amelynek evolúcióra van szüksége, hogy leküzdje az éjszakai kihívásait, az ALPR kamerák néhány beállítással optimalizálhatók a piros rendszámtáblák rögzítésére. Bizonyos beállítások finomhangolásával a kamerák pontosan tudják olvasni a piros karakterekkel vagy piros háttérrel rendelkező táblákat.
MEGJEGYZÉS: Ezek a konfigurációk az Adaptive Recognition Vidar ALPR kameráihoz készültek, 850 nm-es IR megvilágítókkal vagy beépített IR világítással párosítva. Ha harmadik féltől származó kamerákat használsz valamelyik Carmen® szoftvertermékkel, a kompatibilitásért egyeztess a kamera gyártójával.
1. Zajcsökkentés
A kép zajosságának csökkentéséhez állítsd a képet világosra, miközben a Shutter és Gain értékeket alacsonyan tartod.
Erősen ajánlott a lehető legalacsonyabb megvilágítást használni. Vegye azonban figyelembe, hogy a megvilágítás intenzitását nagymértékben befolyásolja a rendszámtábla és a kamera közötti távolság. Ennek megfelelően győződjön meg arról, hogy a megvilágítás elég erős ahhoz, hogy elérje a rendszámtáblákat. Az is jó ötlet, ha a használt távolságokhoz szükséges megvilágítási szintek beállításához egy járművet leparkol a kamera elé.
2. Képminőség
Állítsa be a JPEG Quality értékét 75 és 85 közé. Ez tisztább képet eredményez, megelőzve az elmosódott karaktereket, és segítve a teljes ALPR folyamatot.
3. Nappali/éjszakai váltás
Míg a hagyományos rendszámtáblák alkonyatkor és hajnalban hosszabb ideig láthatók maradnak, a piros rendszámtáblák korábban válnak kevésbé láthatóvá. Annak érdekében, hogy a kamera megbízhatóan rögzítse a piros rendszámtáblákat, az eszköznek időben át kell váltania a nappali és éjszakai módok között. Ez a következő HTTP-kérésen keresztül a force_daynightcut értékének 100-ra állításával érhető el:
http://CAMERA_IP/control/brightnesscontrol?force_daynightcut=100&save&wfilter=1
4. Gamma
A gamma értékét 1.4 és 1.5 között kell beállítani. Ez biztosítja, hogy a bitek használata mindig optimalizált legyen a képkódolási folyamat során. Kérjük, vegye figyelembe, hogy a gamma érték csak akkor módosítható, ha a Fényerőszabályozás kézi módra van állítva.
5. Gyenge fényviszonyok módjai
A piros rendszámtáblák akkor olvashatók a legjobban, ha a kép nappal világosabb, éjszaka pedig egy kicsit világosabb. Ez úgy érhető el, hogy a nappali és éjszakai értékeket az alapértelmezettről a következőkre állítja:
6. Célfényerő
Ha a kamera lehetőséget kínál a Célfényerő értékének beállítására, győződjön meg róla, hogy az 0 (nulla) és a 100-as maximális pozitív (+) érték közé esik.
Vegye figyelembe, hogy a Target Brightness pozitív tartományban tartása lehetővé teszi egy összességében világosabb kép elérését, ami ideálisabb a piros rendszámtáblákhoz. Ugyanakkor a lehetséges túlexponálás esetén — ami bármely rendszámtáblát olvashatatlanná tesz — van lehetőség a Target Brightness értékét a negatív tartományba állítani. Más szóval, a legjobb megoldás a Target Brightness olyan értékre állítása, amely megakadályozza az alul- vagy túlexponálást, és ezzel egyidejűleg lehetővé teszi a kamerának a piros rendszámtáblák leolvasását. Más szóval, ez a beállítás nagymértékben függ a telepítési környezettől.
7. MDF és IRCORR értékek
Az MDF és IRCORR értékek beállítása lehetővé teszi, hogy a kamera nappal és éjszaka is kristálytiszta és éles képeket adjon. A két érték konfigurálásához végezze el az alábbi lépéseket:
1. lépés: Mérje meg a nappali és éjszakai fókuszértékeket
2. lépés: Állítsa be a különbséget MDF-értékként az alábbi kéréssel:
http://[cameraIPaddress]/control/filtercontrol?mdf=[difference]&save§ion=1&wfilter=1
3. lépés: Kapcsolja be az IRCORR kézi korrekcióját az alábbi kéréssel:
http://[camera IP address]/control/filtercontrol?ircorr=-1&save§ion=1&wfilter=1
Észrevette, hogy a szögletes zárójelek [] közötti szöveg helyőrző? Ahhoz, hogy a kérések megfelelően működjenek, illessze be a kamerája IP-címét a ’[camera IP address]’ helyére, és cserélje le a ’[difference]’ részt a nappali és éjszakai fókuszértékek közötti számszerű különbségre.
MEGJEGYZÉS: Ezek a konfigurációk az Adaptive Recognition Vidar ALPR kameráihoz vannak igazítva, 850 nm-es IR megvilágítókkal vagy beépített IR világítással párosítva. Ha harmadik féltől származó kamerákat használ Carmen® szoftverrel, a kompatibilitásért forduljon a kamera gyártójához.
Összefoglaló: Felnőni az ANPR legkeményebb akadályaihoz
Az automatikus rendszámfelismerés átalakította, hogyan közelítjük meg a járműazonosítást, a megfigyelést és a forgalomirányítást. Mégis, még a legfejlettebb rendszerek is olyan kihívásokkal szembesülnek, amelyek az innováció határait feszegetik. A környezeti zavaró tényezők kezelésétől és a nagy sebességgel haladó járművektől kezdve az összetett és egyedi rendszámok dekódolásáig a zökkenőmentes felismeréshez vezető út akadályokkal van kikövezve, amelyek csúcstechnológiás megoldásokat követelnek.
Ez a cikk reflektorfénybe állította az egyik legösszetettebb kihívást — a piros rendszámtáblákat és az egyedi rendszámdizájnokat. Ezek az anomáliák a hagyományos ALPR rendszerek határait feszegetik, de az Adaptive Recognition technológiája felveszi a kesztyűt: intelligens szoftveralgoritmusokkal, amelyek képesek alkalmazkodni és fejlődni az ilyen összetettségek kezelésére. A kamerabeállítások finomhangolásával és a neurális hálózatok által támogatott megoldások kihasználásával a modern ALPR technológia áthidalja a szakadékot, kivételes pontosságot kínálva még a legigényesebb helyzetekben is.
Ez még csak a kezdet. A sorozat következő részeiben megvizsgáljuk, hogyan küzd meg az ALPR más kulcsfontosságú akadályokkal, például a tükröződés kezelésével, a sűrű forgalommal és a szélsőséges időjárási körülményekkel. Együtt feltárjuk azokat a stratégiákat és innovációkat, amelyek az ALPR-t az intelligens közlekedési rendszerek sarokkövévé teszik. Maradjon velünk, ahogy mélyebbre merülünk az ALPR legkeményebb kihívásainak világában és azok úttörő megoldásaiban.
